Структурное остекление завода




Устройство структурных витражей производственного здания завода «Пластинвест»

Адрес объекта:
Московская область, г. Обухово, ул. Ленина, д. 89

Выполненные работы:
Проектирование фасадного остекления, согласование, съемка размеров проемов, производство светопрозрачных конструкций, доставка, монтаж под ключ.

Конструкции фасадов:
Витражи из стоечно-ригельной системы архитектурных алюминиевых профилей Татпроф ТП-50300, встроенные оконные блоки из оконно-дверной системы Татпроф ТПТ-65, однокамерный стеклопакет из закаленного стекла без энергосбережения. Ограждения оконных блоков по типу «французский балкон».

Описание:
В процессе проектирования мы дали ГИПу задание на установку дополнительных промежуточных ригелей из металла – поясов крепления стоек витражей.
Витражи закреплены к несущему металлокаркасу с помощью стальных кронштейнов индивидуального производства.
В связи со сжатыми сроками строительства, контрольные замеры несущей конструкции не производились, и витражи были изготовлены по проектным размерам. Часть витражей была смонтирована нами даже до окончания монтажа стеновых сэндвич-панелей.



Заказчик: ООО "Пластинвест".


Год сдачи: 2020.

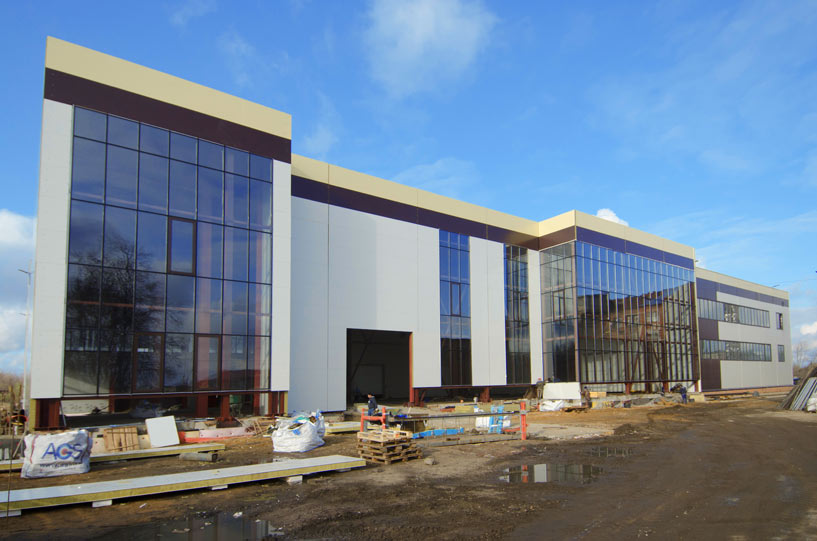

Структурное остекление производственного здания
Структурное остекление производственного здания завода "Пластинвест" выполнено на системе архитектурных алюминиевых профилей Татпроф ТП-50300. В витражи установлены открывания для проветривания производственных помещений. Открывания выполнены на оконно-дверной системе Татпроф ТПТ-65.

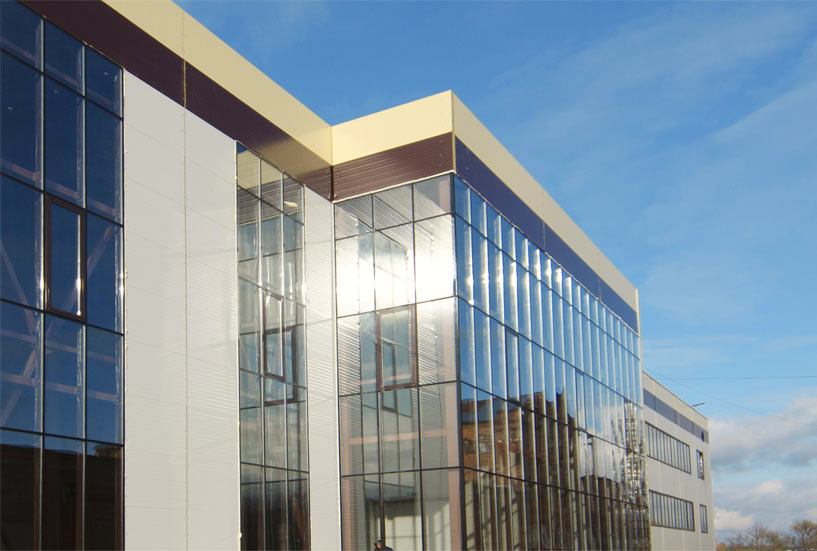

Псевдо-структурные витражи с заполнением швов специальным профилем
Остекление фасадов здания завода является по сути псевдо-структурным. Так как использована стоечно-ригельная система профилей и обычный, а не структурный стеклопакет. Заполнение швов выполнено не герметиком, а специальным профилем, закрытым сверху резиновым уплотнителем, практически не выступающим из плоскости остекления. По виду такой витраж выглядит как структурный, при этом он дешевле и быстрее монтируется. Также такие витражи можно устанавливать при отрицательных температурах, а укладка структурного герметика возможна только при плюсовых температурах.
Монтаж каркасов витражного остеклениения производился с лесов, а монтаж стеклопакетов производился уже с автовышки. Это удобнее и гораздо быстрее. Стеклопакеты доставлялись не на пирамиде, а в ящиках.
