Сложные светопрозрачные конструкции.




Сложное остекление фасадов офиса продаж жилого комплекса "Город Событий".

Адрес объекта:
Московская область, Одинцовский муниципальный район, сельское поселение Горское, село Лайково.

Выполненные работы:
Предпроектное консультирование заказчика, проектирование и изготовление светопрозрачных конструкций и 3D кассет, доставка, монтаж фасадов под ключ.

Конструкции фасадов:
Стоечно-ригельная теплая фасадная система архитектурно-строительных профилей АГС 500, однокамерные энергосберегающие стеклопакеты, сложные трехмерные кассеты из алюминиевых композитных панелей Goldstar.

Описание:
Большой сложный фасадный угловой витраж на современной алюминиевой системе AGS500 российского производства.

В секции витражей в соответствии с архитектурным решением установлены рассекающие диагональные ригеля. Образованные проемы заполнены 3D кассетами из алюмокомпозитных панелей Goldstar производства Алюминстрой (Россия), с утеплением 28 миллиметровой сэндвич-панелью. Кассеты имеют отгибы, которые крепятся под стандартный прижимной алюминиевый профиль.

Остальные проемы заполнены однокамерными стеклопакетами с закаленным и энергосберегающим стеклом (6зак-20-6LowE). Алюминиевый профиль окрашен в порошковой камере в цвет "шампань золотистый" (RAL 1035).

Помимо нестандартного по составу и форме заполнения, сложность заключалась в сжатых сроках проектирования и производства работ. Витражи и стеклопакеты мы изготавливали параллельно изготовлению несущего металлокаркаса, поэтому контрольные замеры произвести было невозможно.


Год сдачи: 2016.

Застройщик:

Компания Urban Group (Урбан Групп).

Логотип Урбан Групп


Сложные светопрозрачные конструкции
Сложные светопрозрачные конструкции фасадов в основе имеют стоечно-ригельную алюминиевую систему профилей АГС500 отечественного производства. Трехмерный рисунок создан с помощью объемных алюмокомпозитных кассет, установленных в треугольные секции витража. Изнутри кассеты утеплены сэндвич панелью. Прочность конструкции обеспечена специальными отгибами кассет, которые заходят под фасадную прижимную планку.

Стоечно ригельные светопрозрачные фасадные конструкции
Проемы фасадных витражей заполнены однокамерными стеклопакетами с закаленным и энергосберегающим стеклом (6зак-20-6LowE). Алюминиевый профиль окрашен в порошковой камере в цвет "шампань золотистый" (RAL 1035).

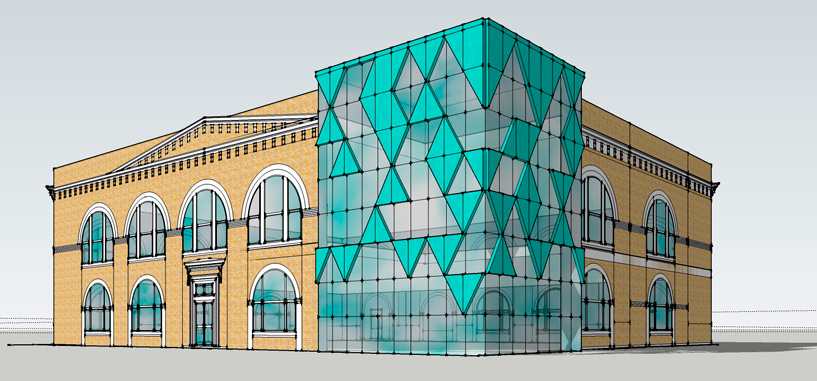

Визуализация проекта здания
Визуализация проекта здания офиса продаж. Изначально архитектор задумал исполнение фасадного витража в структурном остеклении. Специалисты Проффасада предложили использовать стоечно-ригельную систему, так как крепление декоративных кассет прижимным профилем более надежно и технологично. Кроме того, стоечно-ригельное остекление дешевле. В результате заказчик утвердил вариант остекления фасада на стоечно-ригельной системе профилей.
