Реконструкция фасадов Yota Arena.




Сложная реконструкция фасадов киберспортивной арены Yota.

Адрес объекта:
Москва, Дмитровское шоссе, д.27 а.

Архитектор: Иван Кулаков.

Выполненные работы:
Проектирование вентилируемого фасада из алюмокомпозитных панелей, производство фасадных кассет, демонтаж старой облицовки, монтаж под ключ.
Площадь выполненных фасадных
работ - 3 000 кв. м.

Конструкции фасадов:
Уникальный по сложности вентилируемый фасад из алюмокомпозитной панели «GoldStar» на несущей подконструкции из оцинкованной стали «Олма», с выносом до 400 мм. Подвесной потолок, парапетные крышки, примыкания к существующим светопрозрачным конструкциям из алюминия и дерева.

Описание:
В рамках масштабной реконструкции здания, прилегающего к гостинице «Молодежная», Проффасад спроектировал и выполнил работы по устройству сложного многоуровневого вентфасада, с консольными, вальцованными и объемными элементами.

Изначально для обеспечения относа от несущей стены, генпроектировщиком рассматривался вариант несущей подконструкции из металлической трубы, при этом вес такой конструкции достигал бы 100 тонн.
Мы предложили использовать, вместо трубы, штатную подсистему «ОЛМА», предназначенную для крепления к перекрытиям. Сложные детали из композитной панели выполнены таким образом, что швы и заклёпки незаметны.

Сквозь плоскость фасада проходят кронштейны для крепления логотипа "Yota" и внешних блоков кондиционеров, а на самом композите смонтировано рекламное освещение. Цвет композитных панелей был согласован лишь в январе, а открытие игровой площадки было запланировано на 19 мая.

Стоит ли говорить о том, что работы по фасадам велись без выходных, и были выполнены Проффасадом в срок, задолго до открытия. Конструкции вентилируемого фасада, выполненные нашими проектировщиками, успешно выдержали ураганный ветер в июне 2017 года.



Yota Arena – одна из крупнейших в Европе площадок для проведения киберспортивных турниров.

Логотип Yota-арена





Год сдачи: 2017.
Заказчик: "ESFORCE" (Исфорс Рус).

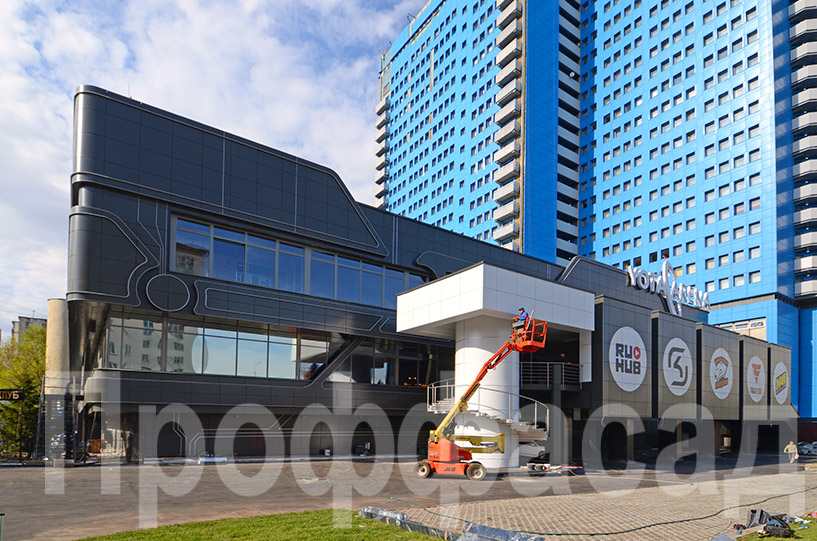

Сложные многоуровневые фасады Йота Арены
Сложные многоуровневые фасады Йота Арены установлены на подконструкцию производства компании "Олма" (Россия) из оцинкованной стали. Инженерные решения Проффасада позволили избежать установки несущих конструкций из металлических труб общим весом около ста тонн и, несмотря на вынос в 400 мм., обойтись штатной подсистемой, общий вес которой не более 10-ти тонн.
Навесные алюмокомпозитные фасады здания Yota Arna
Для замены остекления заказчик воспользовался услугами другого подрядчика, который взамен старых алюминиевых окон 80-х годов установил современные портально-сдвижные деревянные оконные блоки. В местах примыкания вентфасадов к окнам Проффасадом установлены противопожарные отсечки (клюв А. В. Пестрицкого) из оцинкованной стали, окрашенные порошковым методом в цвет фасада по RAL. Фасадное освещение смонтировано непосредственно на алюмокомпозитных панелях. Кронштейны светящейся вывески проходят сквозь навесной фасад и крепятся к несущим стенам.

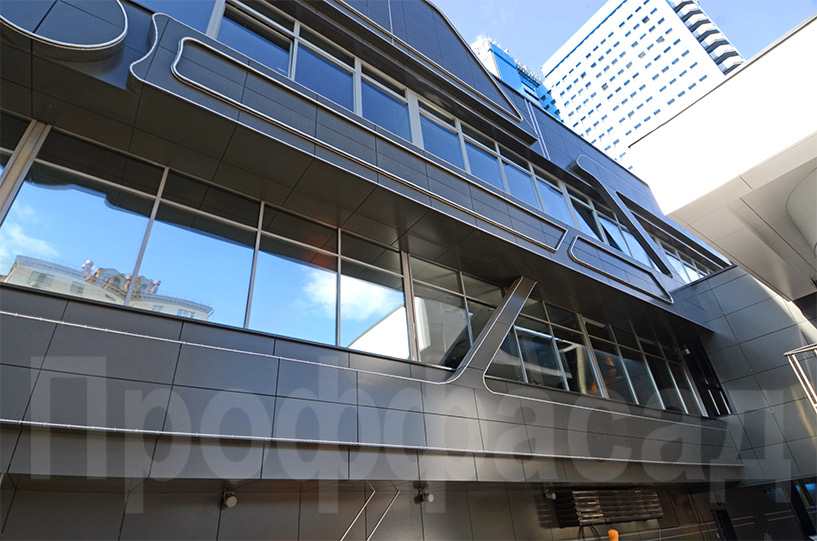

Сложный фасад с использованием трехмерных, гнутых и консольных облицовочных          кассет
Для изготовления фасадных кассет использованы алюмокомпозитные панели Алюминстрой Goldstar FR российского производства. Это негорючие панели, имеющие класс огнестойкости Г1. Свойства негорючести проверены ЦНИИСК имени Кучеренко и подтверждены Техсвидетельством Минстроя России. Панели окрашены на заказ в цвет по RAL 7011 (IRON GREY).
Сложный фасад из алюмокомпозитных панелей Голдстар FR
На фасаде Йота Арены использованы практически все типы облицовочных кассет - трехмерные, вальцованные (гнутые) и консольные. Проектирование и монтаж сделаны таким образом, что все технологические крепления и швы не видны снаружи.
