Спайдерное остекление фасада здания Московского областного БТИ.




Сложные фасады на спайдерных и структурных системах остекления.


Адрес объекта:
Московская область, г. Мытищи, Олимпийский проспект, д.13 а.
Архитектор: Павел Глушенков.

Выполненные работы:
Разработка проектной документации КМ, КМД, производство светопрозрачных конструкций и кассет навесного вентилируемого фасада, комплексный монтаж фасадов.
Площадь работ по остеклению и вентфасадам: 1500 кв.м.

Конструкции фасадов:
Спайдерное остекление с использованием крепежной фурнитуры Megla. Структурное остекление на теплой алюминиевой системе AGS500 с заполнением швов силиконовым структурным герметиком Dow Corning. Алюминиевые композитные панели Winbond, установленные на оцинкованную подсистему Olma.

Описание:
Самый сложный, в техническом плане, объект из сделанных Проффасадом. Спайдеры крепились к бетону, проходя насквозь через утеплитель и кассеты из алюминиевых композитных панелей. На стекло нанесен рисунок методом шелкографии с последующей закалкой. Рисунок шелкографией также нанесен на стеклопакеты структурного остекления. Навесной вентилируемый фасад выполнен кассетами сложной формы нескольких видов, в том числе и с нанесенной перфорацией. Также установлены декоративные фасадные ламели.

Год сдачи: 2013.

Подробно о спайдерном остеклении здесь>>

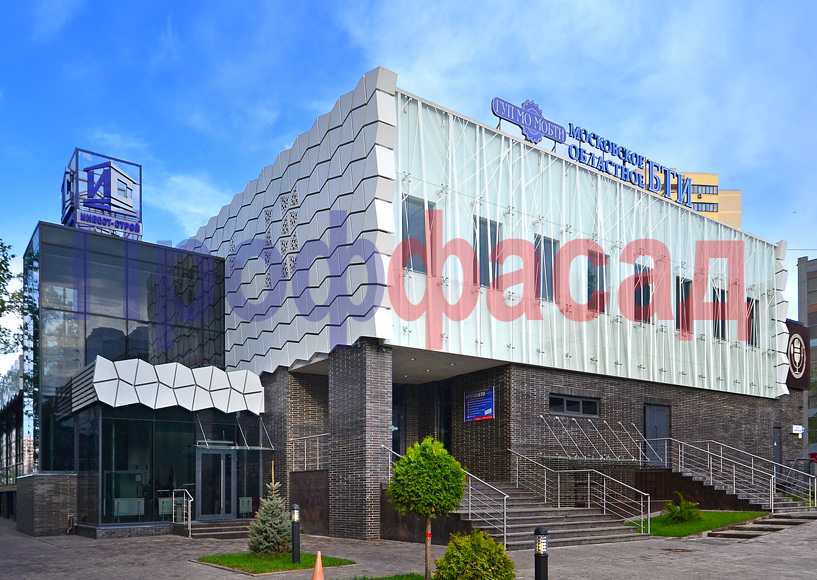

Спайдерное остекление здания
Спайдерное остекление фасада здания. Спайдеры крепятся к монолиту насквозь через вентфасад. Сложные трехмерные кассеты на торцах навесного вентилируемого фасада. Структурное остекление, входные группы со спайдерными козырьками.
Подробнее посмотреть объект с помощью панорамы Яндекс:

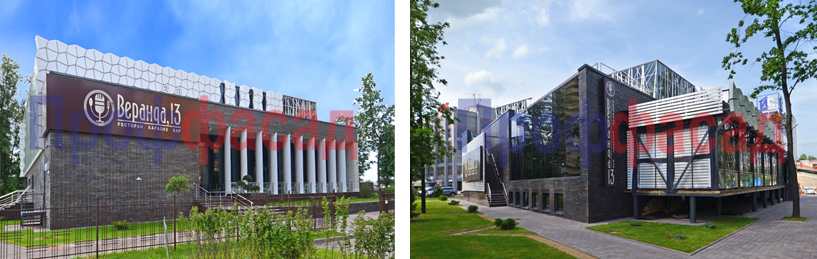

Структурное остекление с шелкографией. Декоративные ламели
Установлены архитектурные элементы: декоративные ламели высотой 5 метров. Ламели выполнены из композитной панели WinBond на металлическом каркасе. Потребовалось обеспечить высокую точность гибки несущих металлических труб, чтобы поверхность ламелей выглядела идеально ровной. Установлено структурное остекление фасада также с нанесенным на стеклопакеты, методом шелкографии, рисунком.

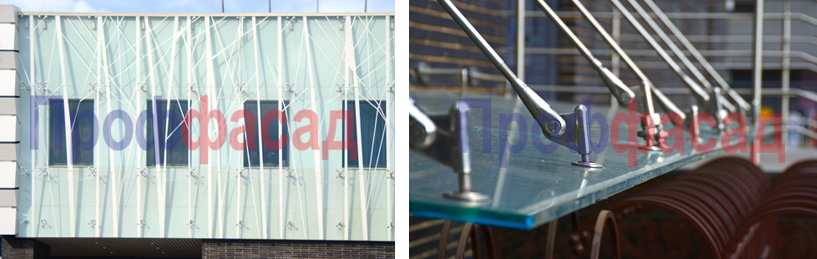

Спайдерное остекление фасада, спайдерные козырьки входных групп.
На фото слева хорошо виден рисунок, нанесенный на стекло шелкографией. На каждом стекле нанесен свой фрагмент общего рисунка, поэтому каждое стекло на фасаде установлено в строго определенное место. На фото справа - спайдерный козырек с использованием итальянской системы крепления Megla.

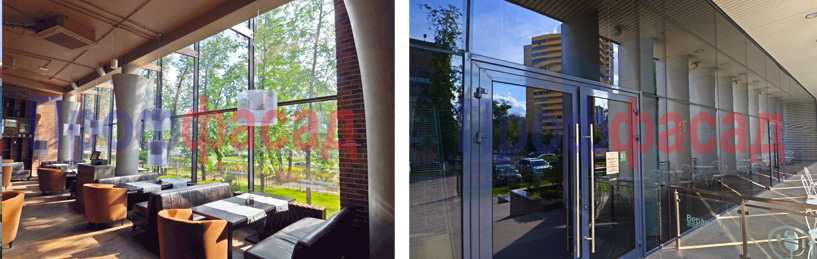

Структурное остекление ресторана.
Структурное остекление ресторана. В структурных витражах использовано мультифункциональное стекло. Снаружи оно выглядит тонированным. При этом изнутри совершенно прозрачное. Это позволяет солнечному свету попадать в помещение без потерь.
